Jak vybrat vzduchovod a jak postupovat při montáži ?

Vzduchovody jsou hlavní součástí rozvodů vzduchotechniky. Dopravují čerstvý vzduch do místností a znečištěný vzduch mimo budovu.

Vzduchovody rozdělujeme na čtyřhranné a kruhové.

Dále je rozdělujeme do několika kategorií podle použitého materiálu na:

  1. Plastové
  2. Kovové
  3. Flexibilní – ohebné hadice

Plastové potrubí  najdete na našich stránkách jak ve čtyřhranném provedení, tak i v kruhové variantě

PLASTOVÝ VENTILAČNÍ SYSTÉM

Používá se pro větrání menších prostor v rámci bytové výstavby jako např. kuchyní, koupelen, WC a podobně. Kruhové potrubí a tvarovky dodáváme v průměrech 100, 125 a 150 mm.

Čtyřhranné plastové potrubí dodáváme v rozměrech 55 x 110 mm a 75 x 150 mm.

VÝHODY SYSTÉMU

  • Snadné spojování, rychlá montáž, nízká hmotnost, estetický vzhled.
  • Široké spektrum jednotlivých prvků umožňuje vytvářet poměrně složité rozvody v malých dimenzích.
  • Snadná úprava délky potrubí ruční pilkou na kov. Nepodléhá korozi a tím zaručuje dlouhou životnost.
  • Kruhové profily průřezů potrubí zajišťují možnost spojení s většinou kuchyňských zákrytů a ventilátorů pro malou vzduchotechniku.

Zajímavým a rozměrově velmi variabilním vzduchovodem jsou čtyřhranné potrubní rozvody vyrobené z pozinkovaného plechu malých průřezů – systém WRL, určených pro větrání a vytápění bytových domů, rodinných domů i komerčních prostor.

SPIRO POTRUBÍ A TVAROVKY Z POZINKOVAN0HO PLECHU

Klasickým vzduchovodem ve vzduchotechnice je spiro potrubí, což je spirálně vinutá trouba z pozinkovaného plechu a příslušné tvarovky jako odbočky, oblouky, spojky a tak podobně. Z těchto prvků se skládá finální vzduchovod.

OHEBNÉ HADICE

Velmi populární vzduchovody jsou ohebné hadice. Ty rozdělujeme na tepelně a hlukově izolované a neizolované hadice.  V posledních letech se používají čím dál více plastové hadice Klimaflex s příslušenství jako jsou rozvodné boxy. Jako novinku nabízíme ventilační systém pro instalaci rekuperací Heatpex Aria s antibakteriální a protiplísňovou ochranou, co navyšuje jejich užitnou hodnotu.

DISTRIBUČNÍ A STŘEŠNÍ ELEMENTY

Vzduchovody se montují v kombinaci s distribučními elementy, což jsou plastové a kovové mřížky na nasávání a odtah vzduchu, dále talířové ventily v plastovém a kovovém provedení.

Zejména na odtah vzduchu, jako zakončení vzduchovodů se používají střešní kruhové elementy.

Montáž vzduchovodů

Vzduchotechnika, přesněji vzduchovody, jsou vlastně taková skládačka. Popíšeme si, jak a co do sebe „zapadá“ a kdy je potřeba použít nějakou spojku.

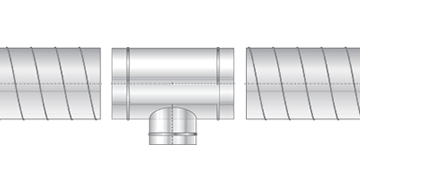

Jak se spojí kruhové potrubí z pozinkovaného plechu, ohebné hadice pro vzduchotechniku a tvarovky stejného průměru? Ke spojení vzduchovodů obecně a tvarovek ( odbočky, oblouky…) není potřeba žádné spojky. Spojí se dohromady napřímo.

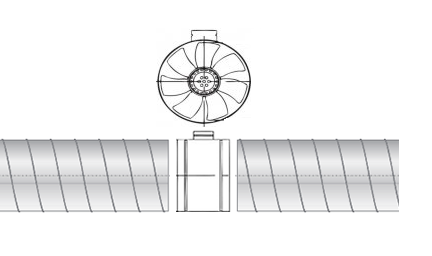

Napřímo se vzduchovodem se také spojí např. talířový ventil, zpětná klapka, nebo potrubní ventilátor.

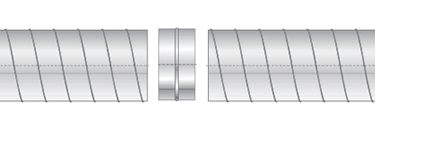

Pokud chci spojit dva vzduchovody stejného průměru ( např.dvě trouby spiro, nebo hladké trouby, nebo ohebné hadice) tak použiju spojku vnitřní.

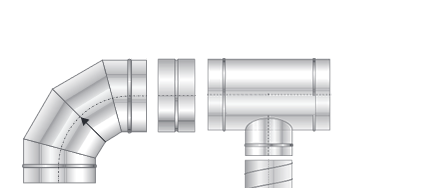

Pokud chci spojit dvě tvarovky stejného průměru, např. odbočku T-kus a oblouk, použiju spojku vnější.

Pro odvod kondenzátu vytvářejícího se ve vzduchovodech používáme koncový kryt s odvodem kondenzátu ( například roury spiro, nebo hladké trouby), anebo nejčastěji do jednostranné odbočky ( T-kusu).

Pro dosažení úplné těsnosti vzduchovodu a pevnosti spojů doporučujeme přelepit všechny spoje hliníkovou samolepící páskou ( ALU páskou). Pokud se jedná o vzduchovod většího průměru, doporučujeme díly zajistit nýty nebo samořeznými šrouby a poté přelepit páskou.

Jak je to s plastovým potrubím?

Kruhové plastové potrubím spojíme s kruhovou tvarovkou stejného průměru napřímo do sebe. Dvě tvarovky u kruhového plastového potrubí nejde spojit napřímo, spojíme je kouskem  rovného potrubí.

U čtyřhranného plastového potrubí vše funguje stejně. Potrubí a tvarovka stejného rozměru se spojí napřímo. Dvě trouby spojíme spojkou. Dvě tvarovky u hranatého plastového potrubí nejde spojit napřímo, spojíme je kouskem rovného potrubí.

Jak se spojí čtyřhranné potrubí WRL

Trouby a tvarovky se spojí vzájemným zasunutím do sebe v zásuvné délce L2 = 40 mm. Pro spojení dvou kusů čtyřhranného WRL potrubí se používá spojka pro troubu a pro spojení dvou tvarovek se používá spojka pro tvarovky. Pro větší těsnost a v případě položení rozvodu vzduchu pod podlahu doporučujeme díly zajistit nýty nebo samořeznými šrouby a přelepit hliníkovou samolepící páskou (ALU páskou)
